Tepelná technika 2D

Program pro tepelnětechnické výpočty a posouzení stavebních detailů

Lze provést výpočet stacionárního teplotního a vlhkostního pole 2D detailu. Výsledky je možné porovnávat s tepelnětechnickými požadavky na konstrukce dle ČSN 73 0540-2.

Cena programu TEPELNÁ TECHNIKA 2D

Program se nabízí jediný modul ST, který je vhodný pro české prostředí. Program je možné vyzkoušet na 14 dní zdarma (více informací ZDE).

Roční cena bez DPH
3 000 Kč

O programu TEPELNÁ TECHNIKA 2D

Základní informace

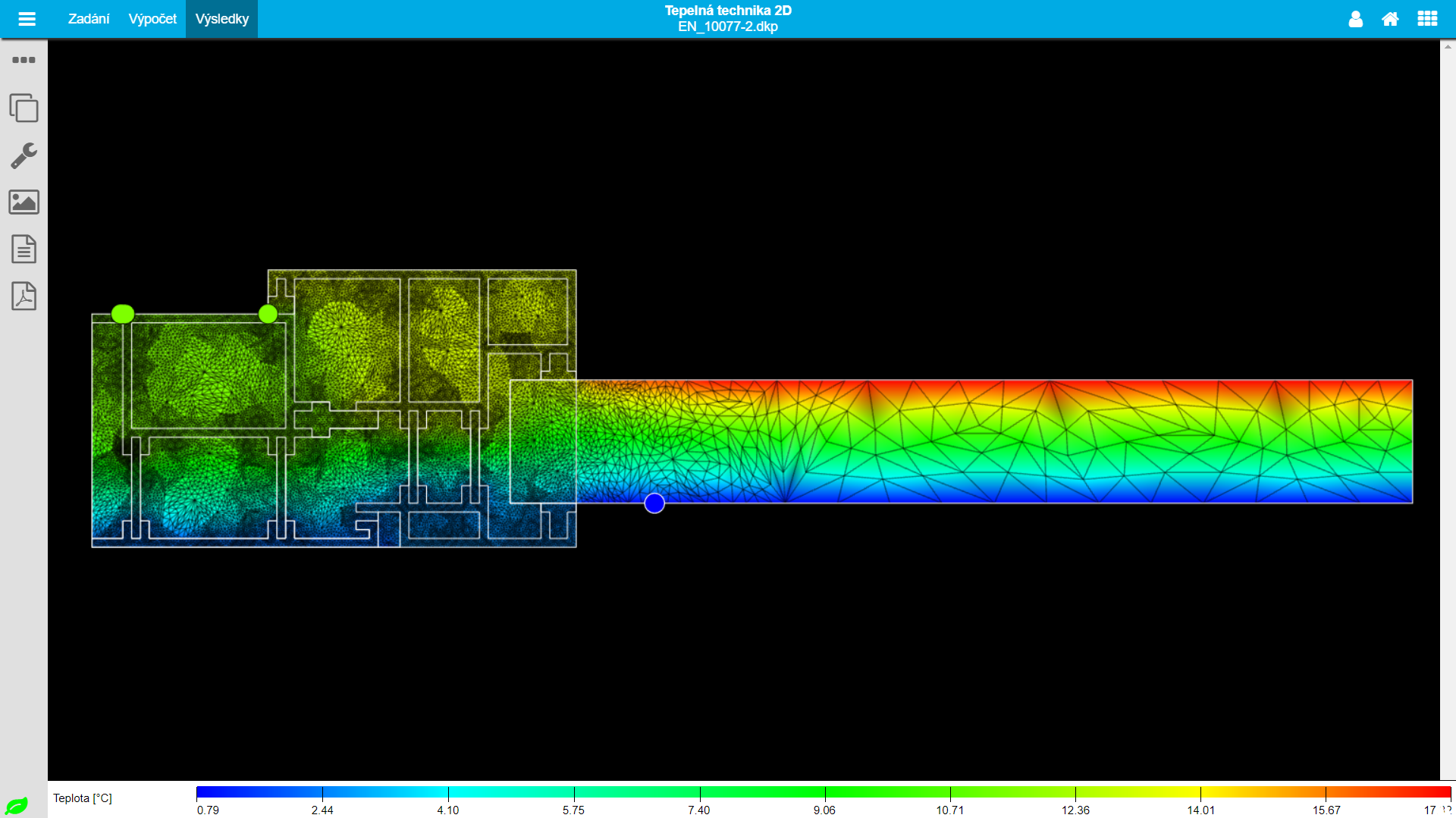

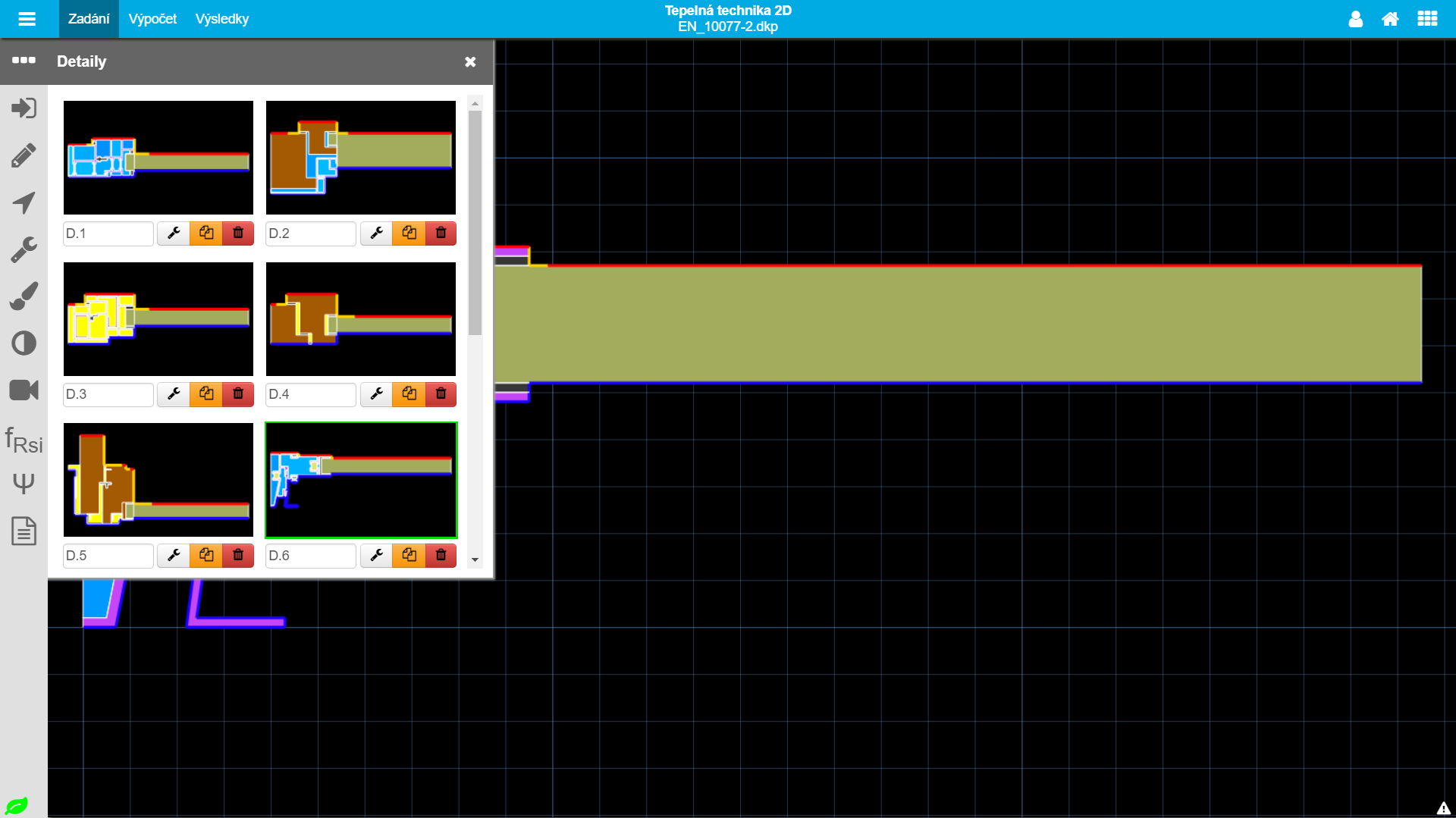

TEPELNÁ TECHNIKA 2D je program pro výpočet a posouzení tepelné techniky stavebních detailů (výpočet tepelných vazeb - lineárního činitele prostupu tepla, výpočet povrchových teplot - teplotního faktoru vnitřního povrchu). Hlavní vlastnosti programu jsou:

  • Možnost výpočtu 2D teplotního a vlhkostního pole přímo v internetovém prohlížeči bez potřeby instalace.
  • Podpora zadávání šikmých a obloukových tvarů.
  • Pokročilý import DXF souborů.
  • Plynulý zoom v zadávání i při zobrazení výsledků.
  • Výpočty probíhají na výkonném výpočetním serveru, je tedy možné provádět výpočty komplikovanějších detailů, které by na lokálním počítači nebyly možné.
  • Automatické generování a přizpůsobování výpočetní sítě geometrii detailu.
  • Automatický výpočet lineárního činitele prostupu tepla (i pro detaily se 3 okrajovými podmínkami nebo detaily ve styku se zeminou).
  • Automatické vyhodnocení požadavků na teplotní faktor vnitřního povrchu

Výpočtové jádro

Vývoj výpočtového jádra měl na starosti tým Západočeské univerzity v Plzni a je založeno na Agros Suite.

Agros Suite je multifyzikální FEM řešič, který podporuje řešení komplexních technických problémů, zejména v oblasti elektromagnetismu, teplotních polí, mechanických deformací a akustických polí. Využívá vyšší řád metody konečných prvků a adaptivní algoritmy, což umožňuje přesné a efektivní řešení nelineárních a nestacionárních PDE. Agros Suite podporuje Python-based skriptovací engine pro rozšířené předzpracování a postprocessing, a je schopen spolupracovat s dalšími vědeckými knihovnami. Dvě hlavní varianty numerických řešení využívají knihovny Hermes a deal.II.

Projekt "TEPELNÁ TECHNIKA 2D - WEBOVÁ APLIKACE PRO TEPELNĚTECHNICKÉ VÝPOČTY A POSUZOVÁNÍ STAVEBNÍCH DETAILŮ byl spolufinancování z fondů EU.

 Výpočty a posouzení jsou realizovány dle norem:

  • ČSN 73 0540-1:2005 - Tepelná ochrana budov - Část 1: Terminologie
  • ČSN 73 0540-2:2011 - Tepelná ochrana budov - Část 2: Požadavky
  • ČSN 73 0540-3:2005 - Tepelná ochrana budov - Část 3: Návrhové hodnoty veličin
  • ČSN 73 0540-4:2005 - Tepelná ochrana budov - Část 4: Výpočtové metody
  • ČSN EN ISO 6946:2018 - Stavební prvky a stavební konstrukce - Tepelný odpor a součinitel prostupu tepla - Výpočtová metoda
  • ČSN EN ISO 10077-2:2019 - Tepelné chování oken, dveří a okenic - Výpočet součinitele prostupu tepla - Část 2: Výpočtová metoda pro rámy
  • ČSN EN ISO 13788:2019 - Tepelně-vlhkostní chování stavebních dílců a stavebních prvků - Vnitřní povrchová teplota pro vyloučení kritické povrchové vlhkosti a kondenzace uvnitř konstrukce - Výpočtové metody
  • ČSN EN ISO 10211:2018 - Tepelné mosty ve stavebních konstrukcích - Tepelné toky a povrchové teploty - Podrobné výpočty
  • ČSN EN 15026:2007 - Hodnocení šíření vlhkosti stavebními dílci pomocí numerické simulace

Výukové materiály

Manuál

Manuál Základy práce s aplikací TEPELNÁ TECHNIKA 2D je k dispozici ke stažení ZDE.

YouTube

Na YouTube kanále DEKSOFT naleznete videa představující práci v programu. Pro sledování klikněte ZDE.

  • Video 1 - Tvorba geometrie si můžete přehrát ZDE
  • Video 2 - Zadávání materiálů a okrajových podmínek si můžete přehrát ZDE
  • Video 3 - Výpočet a práce s výsledky si můžete přehrát ZDE
  • Video 4 - Doplňující výpočty a protokol si můžete přehrát ZDE

DEKPRIME

V rámci vzdělávací plaformy DEKPRIME jsme připravili řadu videí popisující pokročilejší problematiku výpočtů v programu TEPELNÁ TECHNIKA 2D. Pro zobrazení kompletního katalogu klikněte ZDE.

  • Video Výpočty detailů podlahy na zemině si můžete přehrát ZDE.
  • Video Výpočty detailů se 3 okrajovými podmínkami si můžete přehrát ZDE.
  • Video Tepelně-technické posuzování výplní otvorů si můžete přehrát ZDE.
  • Video Tepelně-technické posuzování světlíků si můžete přehrát ZDE.
  • Video Tepelnětechnické posuzování lehkých obvodových plášťů si můžete přehrát ZDE.

Technická knihovna

V rámci tehcnické knihovny nalezente článek Nejčastější příčiny chyb ve výpočtu TT2D a jejich řešení, který si můžete přečíst ZDE.

Historie revizí

Verze Stav Datum vydání Přehled změn
1.7.1 Vydáno 16.8.2024
  • Nový pomocný výpočet pro stanovení parametrů jednotlivých částí zasklení (skla + plynové meziprostory) dle ČSN EN 673.
- Vydáno 1.12.2022
  • Nasazen nový systém řízení výpočtů umožňující provést výpočet detailů s extrémním počtem buněk výpočetní sítě.
- Vydáno 11.1.2022
  • Doplněna možnost tisku Titulní strany
  • Doplněna možnost přidat do protokolu sekci Závěr
1.7.0 Vydáno 26.1.2021
  • Nové výpočtové jádro s možností automatického výpočtu tepelné vodivosti dutin uvnitř rámů oken. Pro použití tohoto výpočtu stačí v menu Materiály aktivovat volbu "DUT" a zvolit typ vzduchové dutiny uvnitř rámu okna.
1.6.0 Vydáno 22.7.2019
  • Nové výpočtové jádro s novým generátorem výpočetní sítě, který umožňuje generování sítě s nižší hustotou pro rychlejší průběh výpočtu.
  • Opravena chyba, kdy ve výjimečném případě při výpočtu souborů s velkým množstvím detailů, nebyly některé s detailů vypočteny.
1.5.1 Vydáno 8.4.2019
  • Nový systém ukládání obrázků zabraňující výraznému zvyšování velikosti souboru DKP v případě zadání velkého množství detailů
1.5.0 Vydáno 11.1.2019
  • Přepracovaný systém přípravy detailů pro odeslání na výpočet
1.4.1 Vydáno 4.9.2018
  • Doplněna možnost výběru okrajových podmínek, pro které má být posouzen teplotní faktor vnitřního povrchu
  • Upraveny hodnoty odporů při přestupu tepla při hodnocení teplotního faktoru dle STN 73 0540-2
1.4.0 Vydáno 22.8.2018
  • Aktualizace výpočtů lineárního činitele tepelné vodivosti dle nové evropské normy ČSN EN ISO 10211:2018 a STN EN ISO 10211:2018
  • Možnost přidat libovolný počet členů U a b pro výpočet lineárního činitele tepelné vodivosti
  • Funkce "kapátko" umožňující rychlý výběr zadaného materiálu na základě výběru konkrétní oblasti v detailu
  • Možnost hromadné aktivace / deaktivace výpočtů pro všechny detaily
1.3.2 Vydáno 29.6.2018
  • Aktualizace výpočtového jádra řešící výjimečně se vyskytující problémy při výpočtu u geometrií s velmi malými prvky.
1.3.1 Vydáno 15.6.2018
  • Zlepšená práce s nahráváním obrázků výsledků pro použití v protokolu
1.3.0 Vydáno 29.5.2018
  • Okrajové podmínky lze nyní zadávat dle ČSN 73 0540-3 a STN 73 0540-3
  • Vyhodnocení požadavků na vnitřní povrchovou teplotu a teplotní faktor vnitřního povrchu je možné provést dle ČSN 73 0540-2 i dle STN 73 0540-2
1.2.1 Vydáno 16.5.2018
  • Do nastavení detailu byla přidána možnost nastavení tolerance pro slučování blízkých bodů při odeslání na výpočet. Tato funkce umožňuje částečně eliminovat chyby v importované geometrii v DXF.
1.2.0 Vydáno 10.5.2018
  • Aktualizace výpočtového jádra řešící problémy s dokončením výpočtu některých typů detailů
1.1.3 Vydáno 9.3.2018
  • Opraveno vkládání položek z katalogu, kdy v některých případech mohlo dojít k několikanásobnému vložení
1.1.2 Vydáno 4.12.2017
  • Doplněna možnost nastavení počtu iterací pro výpočet vlhkostního pole
  • Opraven import eliptických tvarů z formátu DXF
1.1.1 Vydáno 28.11.2017
  • Aktualizace výpočtového jádra (vyřešeny problémy v případě detailů s výrazným rozdílem maximální a minimální délky cesty)
1.1.0 Vydáno 22.11.2017
  • Aktualizace výpočtového jádra (oprava zobrazení hodnoty tepelného toku a chyby při generování sítě v některých detailech)
  • Doplnění zobrazení výsledků výpočtu tepelného toku
1.0.2 Vydáno 15.11.2017
  • Opraveno dvojí započítávání bezpečnostní přirážky při výpočtu fRsi,cr
1.0.1 Vydáno 7.11.2017
  • Přidána možnost automatického posunu importovaného DXF souboru
1.0.0 Vydáno 30.10.2017
  • Vydána první verze programu Tepelná technika 2D
