TZB

Program pro výpočty v oblasti vytápění budov

TZB je program pro výpočet tepelných ztrát po místnostech, návrh otopných těles, výpočty otopných soustav pro dimenzování potrubí, tloušťky tepelné izolace potrubí, regulačních ventilů, vyvažovacích ventilů a dalších prvků otopné soustavy.

Cena programu TZB

Program nabízí modly TZ a TH, které jsou vhodné pro české prostředí. Program je možné vyzkoušet na 14 dní zdarma (více informací ZDE).

Roční cena bez DPH
2 000 Kč

O programu TZB

Základní informace

TZB je program pro komplexní návrh otopné soustavy. Hlavní vlastnosti programu jsou:

  • Výpočet tepelných ztrát po místnostech
  • Možnost sdružování místností do zón s následným využitím pro tvorbu PENB v programu ENERGETIKA
  • Návrh otopných těles
  • Návrh zdroje tepla
  • Návrh rozvodů (trubky, tepelná izolace)
  • Návrh regulačních prvků (TRV, RŠ, RDT, TH atd.)
  • Návrh čerpadel
  • Využití rozsáhlých katalogů výrobků (trubky,  izolace,  čerpadla, atd.)

Program nabízí dva moduly:

  • Modul Tepelné ztráty
  • Modul Termohydraulika

Popis jednotlivých modulů naleznete níže.

Modul Tepelné ztráty

Základní informace

Modul Tepelné ztráty je určen k výpočtu návrhové tepelné ztráty a návrhového tepelného výkonu dle ČSN EN 12831 pro návrh otopných těles ve vytápěných místnostech.

Podrobné zadání po místnostech pro účely výpočtu tepelných ztrát je možné následně přenést do programu ENERGETIKA a využít je pro výpočet PENB.

Co konkrétně modul umožňuje:

  • Jako všechny moduly a aplikace DEKSOFT je zadání dynamické tzn. umožňuje zadat libovolný počet okrajových podmínek, vytápěných místností, konstrukcí, přilehlých nevytápěných prostorů
  • Pro tepelné ztráty dělících konstrukcí vytápěných místností k nevytápěným prostorům je možné provést podrobný bilanční výpočet dle ČSN EN ISO 13789 nebo využít tabulkových hodnot přímo zadaných redukčních činitelů "b" dle ČSN EN 12831.
  • Zadání tepelných ztrát konstrukcí k zemině je možné dle ČSN EN ISO 13370, nebo je umožněno zadání teplotou přilehlé zeminy (tato možnost se již obecně nedoporučuje)
  • Výsledky návrhové tepelné ztráty a návrhového tepelného výkonu pro každou zadanou vytápěnou místnost jsou k dispozici on-line na základě zadaných hodnot po aktivaci tlačítka "vypočítat" (není nutno zasílat vždy celý soubor se všemi zadanými vytápěnými místnostmi na výpočet)
  • Zadání rozměrů konstrukcí je možno přímo odečítat z výkresů a zadat do aplikace bez mezivýpočtu celkové plochy "bokem". Stejně tak lze přímo zadat pomocí rozměrů a počtu opakujících se kusů výplně. Výplně se automaticky odečítají od zvolené konstrukce.
  • Lze volit vlastní označení vytápěných místností, které se tak shoduje se značením místností ve výkresové dokumentaci
  • Podrobný přehledný protokol

Katalogy

Modul obsahuje katalog otopných těles.

Modul Termohydraulika

Základní informace

Modul je určen pro komplexní návrh otopné soustavy. Modul obsahuje termohydraulické výpočty otopných soustav.

Modul umožňuje:

  • návrh otopnýh těles
  • návrh rozvodů (trubky, tepelná izolace) - návrh je omezen zatím jen na dvoutrubkové soustavy
  • návrh nastavení regulačních prvků (TRV, RŠ, RDT, TH atd.)
  • návrh čerpadel

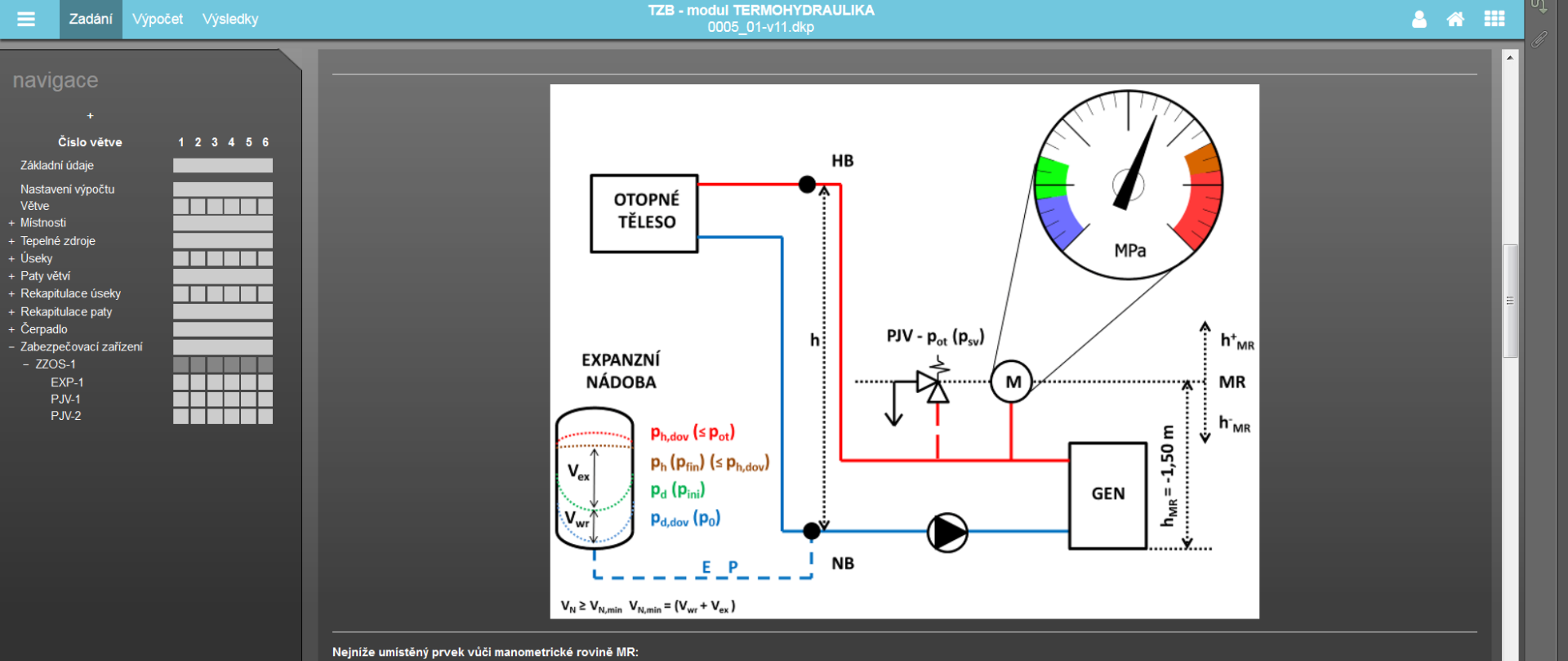

  • návrh zabezpečovacíh zařízení
  • využití katalogů výrobků (otopná tělesa, média, tepelné zdroje, trubky, tepelné izolace, regulační prvky, čerpadla, zabezpečovací zařízení atd.). V současné době jsou do jednotlivých katalogů průběžně doplňovány položky. Plný rozsah nabudou katalogy v průběhu následujících měsíců. Každý katalog umožňuje vkládání a editaci vlastních položek, pokud v něm zatím něktetý výrobek nenaleznete, je možné si jej uživatelsky vložit.
  • modul TH umožňuje výpočet s vlivem ochlazování média cestou od zdroje tepla ke koncovému spotřebiči. Při  použití tohoto typu výpočtu výpočet trvá podle velikosti zadané otopné soustavy v řádek desítek sekund až jednotek minut. Důvodem jsou vnořené iterační cykly výpočtu.
  • modul TH plně spolupracuje s modulem tepelných ztrát TZ programu TZB. Návrhové tepelné ztráty místností lze do   modulu TH jednorázově načíst včetně již navržených OT v modulu TZ. Modul TH lze použít i samostatně, pokud  návrhové tepelné ztráty místností vložíte přímo do zadání.

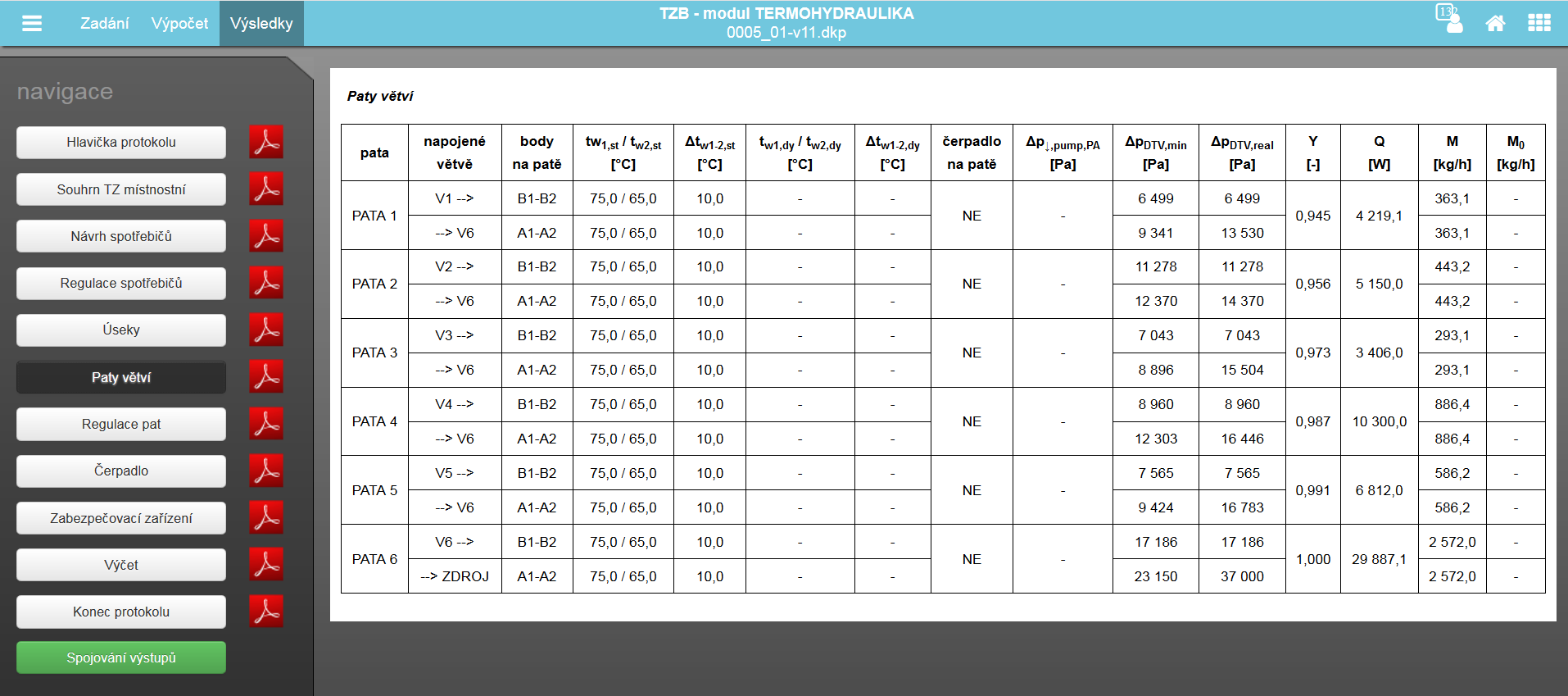

  • k dispozici je v části "výsledky" několik samostatnách protokolů reprezentující zadání a výsledky výpočtu, resp. návrhu OS
  • zatím je zadávání  umožněno parametrickým způsobem (u zadání pat větví je zadávání již grafické). Do budoucna plánujeme kompletní graficky modul zadání
  • Pracujeme na možnosti využití programu CADKON pro vzájemnou spolupráci výkresového a výpočetního prostředí

Výukové materiály

Manuál

Manuál Základy práce s aplikací TZB je k dispozici ke stažení ZDE.

Technická knihovna

Články věnující se programu TZB naleznete odkazu ZDE.

YouTube

Na YouTube kanále Deksoft naleznete videa představující práci v programu.

  • Video Představení modulu Tepelné ztráty si můžete přehrát ZDE.
  • Video Představení modulu Termohydraulika si můžete přehrát ZDE.

Vzorové soubory

VZOROVÉ SOUBORY ZADÁNÍ PRO MODUL TEPELNÉ ZTRÁTY (TZ):

Vzorový soubor 005a zadání RD2 (rodinný dům) - popis objektu ZDE, zadání souboru ke stažení ZDE
(Soubor zadání 005a je bez zadání nevytápěných prostor pro podrobný bilanční výpočet. Větrání přirozené.)

Vzorový soubor 005b zadání RD2 (rodinný dům) - popis objektu ZDE, zadání souboru ke stažení ZDE
(Soubor 005b je zadán i s nevytápěnými prostory pro podrobný bilanční výpočet. Větrání přirozené.)

Vzorový soubor 005c zadání RD2 (rodinný dům) -  zadání souboru ke stažení ZDE
(Soubor 005c dtto 005b, pouze větrání je nucené bez rekuperace a bez dohřevu)

Vzorový soubor 005d zadání RD2 (rodinný dům) - zadání souboru ke stažení ZDE
(Soubor 005d dtto 005b, pouze větrání je nucené s rekuperací a bez dohřevu)

Vzorový soubor 005e zadání RD2 (rodinný dům) - zadání souboru ke stažení ZDE
(Soubor 005e dtto 005b, pouze větrání je nucené s rekuperací a s dohřevem)

Podrobnější popis zadání vzorových souborů 005c až 005e je uveden v článku technické podpory ZDE.

Historie revizí

Verze    Stav
Datum vydání
        Přehled změn

-

Vydáno

14.4.2020
  • TZ - oprava výpočtu tepelných ztrát u konstrukcí přilehlých k zemině v případě, že tepelné ztráty byly definovány zadanou teplotou přilehlé zeminy

3.1.1
Vydáno
18.9.2019
  • TH - oprava výpočtu při zadání OS s tepelným zdrojem napojeným přímo (tlakově závisle), pokud má v sobě integrováno čerpadlo
  • TH - doplněny nápovědy

-
Vydáno
6.11.2018
  • TZ - oprava funkce výpočtu teploty vnitřního vzduchu v modulu (chyba při vystavení této funkce 2.11.2018 způsobovala vyšší uváděné teploty vnitřního vzduchu)

3.1.0
Vydáno
2.11.2018
  • TZ - do modulu doplněna funkce pro výpočet teploty vnitřního vzduchu a pro stanovení tepelných ztrát pro více vnějších teplot. Podrobnější popis funkce zde.





 -




Vydáno




17.10.2018
  • Oprava v grafu protokolu "přehled tepelných ztrát" nevytápěného prostoru zadaným podrobným bilančním výpočtem a obsahující konstrukce přilehlé k zemině
  • Oprava protokolu "návrh spotřebičů",  kde se nepropisovaly některé hodnoty
  • Již není umožněno editovat v modulu TZ i TH otopná tělesa přímo v zadání (jejich parametry). Nově je možno zadání OT učinit pouze výběrem z katalogu OT. Jedině tak budou k dispozici všechny potřebné informace o OT pro protokol (TZ) i výpočet (TH). Pokud v katalogu OT nenajdete požadované OT, je nutno jej nejprve do katalogu vložit jako vlastní položku. Případně nám prosím na technickou podporu napište, jaké výrobky (OT) máme do katalogu doplnit.

3.0.0
 Vydáno
18.9.2018
  • Vystavena BETA verze modulu TERMOHYDRAULIKA pro návrh otopných soustav. Tato verze je již plně funkční. Je označena "beta" verzí, proto prosíme dbejte do doby odstranění "beta verze" zvýšené pozornosti výsledkům. Více informací zde.



2.0.2


 Vydáno


4.5.2018
  • V modulu TZ byla do protokolu souhrn TZ doplněna informace pro návrhový tepelný výkon VZT jednotky pro případ ohřevu přiváděného vzduchu. Do zadání pro definování tepelných ztrát větráním vytápěných místností (záložka Hv,ie) doplněna roleta pro informaci, zda-li místnosti je větrána odpadním vzduchem z vedlejších místností či nikoliv. Více informací zde (příklad č. 4)
  • Úpravy v protokolu přehledu teplených ztrát konstrukcí








2.0.1







 Vydáno







 28.3.2018
  • TZ: Do  výpočtu měrných tepelných ztrát konstrukcí přilehlých k zemině dle ČSN EN ISO 13 370 byla doplněna podmínka v případě zadání exponovaného obvhodu P=0 m nebo plochy podlahy Af,gr = 0 m2, že výsledná měrná tepelná ztráta takové podlahy bude Hg = 0. Doposud při tomto zadání vycházely z podstaty normových vzorců hodnoty nesprávně Hg > 0 (dělení nulou)
  • TZ: Upraven vstup dle konkrétního zadání průměrné teploty Te,m během otopného období (okrajová podmínka EXTERIÉR) pro výpočet součinitele fg2 pro stanovení měrných tepelných ztrát podlahy na zemině při výpočetním postupu dle ČSN EN ISO 13 370, resp. ČSN EN 12 831. Doposud se vždy uvažovala teplota Te,m=3,90°C.
  • TZ: Opravena výpočtová konstanta (0,475 => 0,457) pro stanovení ekvivaletního součinitele prostupu tepla podlahy na zemině Ubf dle ČSN EN ISO 13 370 čl. 9.1 a čl. 9.3.
  • TZ: Opraveno zobrazování hodnot tepelných ztrát v tabulce protokolu přehledu tepelných ztrát konstrukcí (chyba se projevovala v případě zadání nevytápěných hodnot tabulkovými hodnotami činitele teplotní redukce "b" dle ČSN EN 12 831 a u konstrukcí přilehlých k zemině, byl-li zadán u některé z nich exponovaný obvod P = 0 m).


2.0.0

 Vydáno

 21.12.2017
  • TH: upgradována ALFA verze modulu TH. Dokončeny katalogy regulačních prvků, zabezpečovacích zařízení a místních odporů, které jsou postupně plněny výrobky. Kompletně přepracován způsob zadávání a vybírání přednastavených údajů a výrobků na formuláři zadání NASTAVENÍ VÝPOČTU a VĚTVE.



2.0.0


 Vydáno


  2.11.2017
  • TH: vydána ALFA verze nového modulu TH (termohydraulika) pro návrh otopných soustav. Bližší informace zde.
  • TZ: Vydání nových protokolů modulu TZ  (tepelné ztráty). Původní kompletní protokol zůstává. Dále byly přidány samostatné jednotlivé dílčí části kompletního protokolu. Zpracovatel si tak může "podrobnost informací" ve výstupním protokolu při generování do pdf navolit.
  • TZ: V modulu TZ přidán také protokol rozdělení tepelných ztrát po jednotlivých konstrukcích a grafické rozdělení tepelných ztrát a zisků prostupem a větráním po zónách


 -

Vydáno

  3.4.2017
  • TZ: uvolnění možnosti vybírat hmotnost (akumulační) místnosti
  • TZ: přidání identifikace u interiérových podmínek (INT) obytná/neobytná budova
  • TZ: rozdělení nabídky dle výše uvedeného dělení pro výběr teplotního útlumu
  • TZ: vlastní možnost definování přirážky na zátop (pokud pro zvolené zadání teplotního útlumu neexistuje tabulková hodnota přirážky)

 -
Vydáno
  03.2017
  • TZ: Do modulu TZ doplněny nápovědy ke všem polím zadání


1.0.0

 Vydáno

 14.7.2016
  • TZ: Modul TEPELNÉ ZTRÁTY (TZ) byl převeden z programu ENERGETIKA jako samostatný modul do programu TZB, který byl poprvé vystaven dnes jako verze 1.0.0. Do programu TZB budou postupně doplňovány další moduly pro návrh otopných soustav. Funkcionality využití zadání v modulu TZ pro výpočet PENB v programu ENERGETIKA zůstávají zachovány.

  • MODUL TEPELNÉ ZTRÁTY PŘEVEDEN DO SAMOSTATNÉHO PROGRAMU TZB


3.3.2

Vydáno

28.5.2015
  • TZ: Odstraněna BETA verze modulu TZ (Lze přepínat mezi modulem TZ a ostatními moduly aplikace ENERGETIKA. Při převodu lze načítat zadané plochy a objemy v modulu TZ)


3.2.0

Vydáno

19.3.2015
  • TZ: V beta verzi modulu TEPELNÉ ZTRÁTY došlo k modifikaci zadání dělících konstrukcí mezi místnostmi pro usnadnění zadání. Současné soubory je v tomto místě nutno přezadat, pokud budou nově přepočítány v této verzi (bez změny výsledku).

3.1.4
Vydáno
21.1.2015
  • TZ: Vydána BETA verze modulu TEPELNÉ ZTRÁTY

  • MODUL TEPELNÉ ZTRÁTY VYDÁN POPRVÉ JAKO SOUČÁSTÍ SAMOSTATNÉHO PROGRAMU ENERGETIKA
